? 一、項目名稱：硫酸鎂蒸發結晶選型方案

? 二、硫酸鎂蒸發結晶選型簡述

? 客戶公司為化肥行業公司，客戶公司物料為含硫酸鎂溶液。因客戶要求，將含硫酸鎂廢水蒸發、結晶、干燥處理。因此，本設計方案針對含硫酸鎂高鹽廢水，進行蒸發結晶處理的目的，選擇采用三效蒸發+強制循環工藝。

? 三、工藝設計選型依據：

? 由于客戶所需要的每小時處理量較大，因此選用三效蒸發濃縮裝置，降低蒸汽消耗量。因?yàn)榱蛩徭V溶液在蒸發過程中可能有結晶析出，所以采用傳熱效率高并且抗堵管能力強的三效強制循環蒸發器。DTB結晶器是一種效能較高的結晶器，具有操作性能良好，生產晶粒較大，生產強度較高，器內不易結晶疤等特點，因此在本項目中，硫酸鎂蒸發結晶選用DTB連續冷卻結晶器。

? 四、工藝流程：

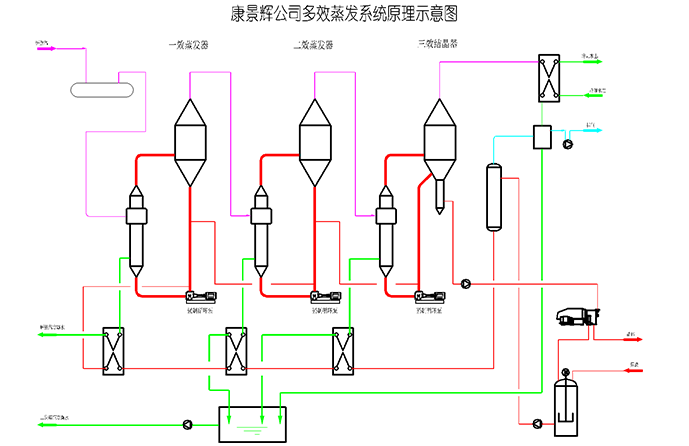

? 原水→預熱系統→三效強制循環蒸發系統→濃縮液產出

? 硫酸鎂溶液進預熱系統，通過流量計經流量計計量后進入一效加熱器，在一效蒸發器內進行蒸發，蒸發出的二次蒸汽供二效加熱器使用。

? 在真空的作用下，一效蒸發器濃縮后的溶液進入二效加熱器再次加熱并進入二效蒸發器進行蒸發，在二效蒸發過程中，考慮到有部分晶體可能會析出，因此在二效蒸發器下部加裝強制循環泵，使用強制循環工藝，避免結晶物料粘附到加熱管的內壁上。

? 經二次濃縮后的濃縮液進入三效蒸發器進行蒸發濃縮。過飽和的料液通過出料泵泵入結晶器。在結晶器內硫酸鎂結晶完成后進入離心機分離出七水硫酸鎂產品，分離出的母液返回蒸發系統再次蒸發濃縮。分離出的結晶體進入干燥機進行干燥，干燥好的物料直接進行包裝。

? 五、硫酸鎂蒸發結晶器自控系統

? 硫酸鎂蒸發結晶系統，采用PLC自動控制系統，有自動報警系統，自動提示錯誤，自動停機，自動保護，自控系統檢測等控制系統。該自控系統可以幫助試用人員快速上手，降低操作人員的要求和工作強度，同時確保蒸發硫酸鎂蒸發結晶系統穩定、安全運行。
