MVR蒸發器在化工、制藥、環保行業中常用來將溶液蒸發濃縮或者蒸發結晶。MVR蒸發器時比較復雜的系統工程，MVR蒸發器是由哪些部分組成的呢？MVR蒸發器的組成有哪些？我們一起來看看。

一、MVR蒸發器是什么？

MVR蒸發器是蒸發濃縮設備中的一種，是通過蒸汽壓縮機將二次蒸汽壓縮，提升壓力和溫度，增加熱焓，充分利用被廢棄的蒸汽，回收廢棄蒸發中的潛熱，提高蒸汽使用率和熱效率。

二、MVR蒸發器的組成部分

MVR蒸發器一般由以下7個部分組成：管式/板式預熱器、管式/板式蒸汽換熱器、氣液分離器、蒸汽壓縮機、控制系統、清洗系統、真空系統。

三、MVR蒸發器的組成部分詳細介紹

1、管式/板式預熱器：在MVR蒸發系統中，需要進行處理的物料原液在進入蒸汽換熱器之前的溫度較低，為了充分利用MVR蒸發系統內的熱能,，會采用列管式換熱器或板式換熱器對原液進行預加熱。

2、管式/板式蒸汽換熱器：需要蒸發的溶液在蒸發器里和熱源蒸汽進行換熱，產生蒸發。根據原液的特性(粘度、是否有結晶和結垢等)選擇換熱器的形式。

工作原理是：預熱后的原液通過進料泵將進入蒸汽換熱器，同時與經蒸汽壓縮機，壓縮升溫升壓后的蒸汽進行換熱，使其迅速汽化蒸發。

3、氣液分離器（結晶器）:氣液分離器是用于蒸汽和濃縮液進行分離的裝置，溶液的性質決定不同分離器的使用，對于有結晶的原液，可以將分離器和結晶器設計成一體，再加裝強制循環泵，完成汽液分離、濃縮和結晶。根據不同原液的性質可以選擇不同的氣液分離器，一般有離心分離器、重力分離器和有特殊結構的分離器。

4、蒸汽壓縮機：蒸汽壓縮機是MVR系統的核心部件，它主要是通過對系統內二次蒸汽進行壓縮，提高其熱焓，然后再將溫度和壓力提高了的二次蒸汽作為熱源用于系統加熱。根據原液的流量和沸點升高值等特性，可以選擇羅茨或離心壓縮機。對于壓升加大的情況，壓縮機可以采用多級串聯使用。

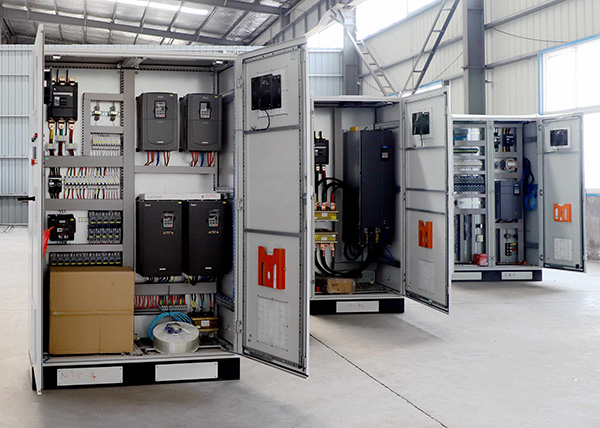

5、自動化智能控制系統：MVR蒸發器實時自動化控制系統是由工控機和PLC等組成，是通過軟件編程，實時采集各種傳感器的狀態信號，從而自動控制轉速、閥門的開關和調節液體的流速和流量、溫度和壓力的控制和調節等，使整套蒸發系統工作達到動態平衡的狀態。同時該設備還具有自動報警、自動記錄參數和提供報表的各種功能。

6、MVR蒸發器的清洗系統:不同的溶液蒸發一段時間后，可能會發生結垢現象，可以通過添加化學溶劑去除，常使用CIP原位清洗或者拆除清洗。

7、真空系統:真空系統的作用是維持整個mvr系統的真空度，從裝置中抽出部分空氣、不凝氣體以及溶液帶入的氣體,以達到系統穩定的蒸發狀態。

以上是小編為大家帶來的MVR蒸發器的組成部分有哪些，希望能為您了解MVR蒸發器提供幫助。
